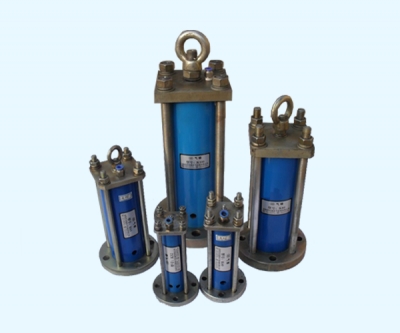

1999（AD） 气动振动器技术参数型号：
1、特征：
1、在空间任意方向安装用。
2、在管路上加节流阀可调频。
3、用便捷，仅需用一根通气管即可。
4、振动力大。
5、寿命长。
2、 结构及用途原理：
打开二位三通电磁阀（常通或常闭），高压气体通过通道5进入活塞下腔如图一。推进活塞上行，活塞上腔气体被挤压通过排气孔排出。当活塞上行到终点时，气体通过槽和气道自动换向使气体进入活塞上腔。如图二。高压气体压活塞下行至终端靠前循环结束，第二循环开始，依次持续的往复循环使激振器产生平动和晃动，从而产生振动力。活塞两端是低压区产生背压，故而不撞击。
3、 技术性能参数：
型 号
L
1
2
3
进气口M
QZD-32
100
70
58
8
G1/8"
QZD-40
130
78
66
8
G1/8"
QZD-50
130
88
76
8
G1/8"
QZD-63
140
108
94
10
G1/4"
QZD-80
140
130
115
10
G1/4"
QZD-100
150
154
136
12
G1/4"
QZD-125
150
185
166
14
G1/4"
QZD-140
170
207
186
14
G1/4"
QZD-160
200
256
226
18
G1/2"
QZD-180
210
284
248
18
G1/2"
QZD-200
215
278
278
20
G1/2"
